Обзоры, статьи: / Взаимозаменяемость подшипников ГОСТ - Международное базовое обозначение <<Назад

На территории России и стран бывшего СССР широко распространено обозначение подшипников по стандартам ГОСТ. Для облегчения работы с подшипниками SNR ниже приведены обозначения этих подшипников в стандарте ГОСТ.

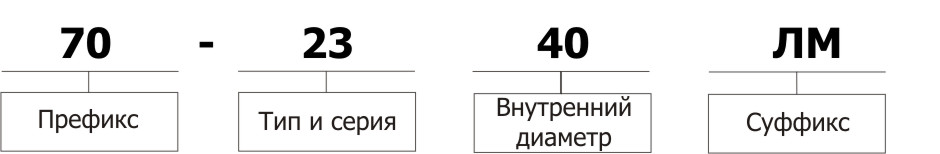

Обозначение подшипников по стандартам ГОСТ состоит из:

префиксов и суффиксов;
серий и типов подшипников;
обозначения внутреннего диаметра подшипников (такое же, что и по стандартам SNR).

Префиксы и суффиксы

Обозначения, характеризующие материал деталей подшипников (суффиксы)

ГОСТ	SNR	Описание
Е	G14, G15	Сепаратор из пластических материалов
Л	M	Сепаратор из латуни

Обозначения, характеризующие конструктивные отличия подшипников и специальные технические требования (суффиксы)

ГОСТ	SNR	Описание
A	A	Подшипники повышенной грузоподъемности
М	E	Модифицируемый контакт для роликовых, сферических двухрядных подшипников
Ш**	М**	Нормы шумности подшипников
H	B33, W33	Канавка и отверстия в наружном кольце для однорядных роликовых и сферических двухрядных роликоподшипников

Обозначение класса точности подшипников (префиксы)

ГОСТ	SNR	Описание
0	P0 (J.0)	Нормальный класс точности
6X	P6X	Промежуточный класс точности для конических подшипников
6	P6 (J.6)	Повышенный
5	P5 (J.5)	Высокий
4	P4 (J.4)	Прецизионный
2	P2 (J.2)	Сверхпрецизионный

Обозначение радиального зазора подшипников (префиксы)

ГОСТ	SNR	Описание
2	С2 (J2.)	Уменьшенный зазор, меньший, чем нормальный для сферических двухрядных роликоподшипников
3	C3 (J3.)	Увеличенный зазор, больший, чем нормальный для сферических двухрядных роликоподшипников
4	C4 (J4.)	Увеличенный зазор, больший, чем C3 для сферических двухрядных роликоподшипников
5	C5 (J5.)	Увеличенный зазор, больший, чем C4 для сферических двухрядных роликоподшипников
5	C2 (J2.)	Уменьшенный зазор, меньший, чем нормальный для радиальных роликовых подшипников
6	C2 (J2.)	Уменьшенный зазор, меньший, чем нормальный
7	C3 (J3.)	Увеличенный зазор, больший, чем нормальный
8	C4 (J4.)	Увеличенный зазор, больший, чем J3.
9	C5 (J5.)	Увеличенный зазор, больший, чем J4.

Основные серии и типы подшипников

Обозначение основных серий и типов подшипников

Cерия		Тип
ГОСТ	SNR	Тип
100	6000	Однорядные радиальные шариковые подшипники основной конструкции
200	6200
300	6300
400	6400
7000100	16000
1000800	61800
1000900	61900
50100	6100N	Однорядные радиальные шариковые подшипники со стопорной канавкой на наружном кольце
50200	6200N
50300	6300N
50400	6400N
60100	6000Z	Однорядные радиальные шариковые подшипники с одной защитной шайбой
60200	6200Z
60300	6300Z
80100	6000ZZ	Однорядные радиальные шариковые подшипники с двумя защитными шайбами
80200	6200ZZ
80300	6300ZZ
160100	6100E	Однорядные радиальные шариковые подшипники с односторонним уплотнением
160200	6200E
160300	6300E
180100	6100EE	Однорядные радиальные шариковые подшипники с двухсторонним уплотнением
180200	6200EE
180300	6300EE
180500	62200EE
180600	62300EE
480200	UC200	Подшипники со сферическим наружным кольцом, двухсторонними уплотнениями, c удлиненным с обеих сторон внутренним кольцом и стопорным винтом для фиксации на валу
480300	UC300
580200	6200SEE	Однорядные радиальные шариковые подшипники со сферическим наружным кольцом и двухсторонними уплотнениям
580300	6300SEE
910500	4200	Двухрядные радиальные шарикоподшипники
1200	1200	Сферические шариковые подшипники с цилиндрическим отверстием
1300	1300
1500	2200
1600	2300
111200	1200K	Сферические шариковые подшипники с коническим отверстием
111300	1300K
111500	2200K
111600	2300K
11200	1200K+H200	Сферические шариковые подшипники на закрепительных втулках
11300	1300K+H300
11500	2200K+H2200
11600	2300K+H2300
2200	N 200	Радиальные роликовые подшипники без бортов на наружном кольце
2300	N 300
2500	N 2200
2600	N 2300
42200	NJ 200	Радиальные роликовые подшипники с однобортовым внутренним кольцом
42300	NJ 300
42400	NJ 400
42500	NJ 2200
42600	NJ 2300
32200	NU 200	Радиальные роликовые подшипники без бортов на внутренним кольцом
32300	NU 300
32400	NU 400
32500	NU 2200
32600	NU 2300
92200	NUP 200	Радиальные роликовые подшипники с однобортовым внутренним кольцом и плоским упорным кольцом
92300	NUP 300
92500	NUP 2200
92600	NUP 2300
3500	22200	Сферические роликовые подшипники с цилиндрическим отверстием
3600	22300
3003100	23000
3003700	23100
3003200	23200
4003100	24000
4003700	24100
113500	22200K	Сферические роликовые подшипники с коническим отверстием
113600	22300K
3113100	23000K
3113700	23100K
3113200	23200K
4113100	24000K
4113700	24100K
103500	22200K+H300 или 22200K+H3100	Сферические роликовые подшипники на закрепительных втулках
103600	22300K+H2300
3013100	23000K+H3000
3013700	23100K+H3100
3013200	23200K+H2300
1036900	71900CV*	Радиально-упорные однорядные подшипники
1046900	71900HV*
36100	7000CV*
46100	7000HV*
66100	7000B
36200	7200CG1*
46200	7200HG1*
66200	7200B
66300	7300B
236100	7000CVDB*	Радиально-упорные подшипники, сдвоенные по схеме “О”
246100	7000HVDB*
236200	7200CG1DB*
246200	7200HG1DB*
336100	7000CVDF*	Радиально-упорные подшипники, сдвоенные по схеме “X”
346100	7000HVDF*
336200	7200CG1DF*
346200	7200HG1DT*
436100	7000CVDT*	Радиально-упорные подшипники, сдвоенные по схеме “тандем”
446100	7000HVDT*
436200	7200CG1DT*
446200	7200HG1DT*
176200	QJ200	Шариковые подшипники с четырёхточечным контактом
176300	QJ300	Шариковые подшипники с четырёхточечным контактом
3056200	3200B	Двухрядные радиально-упорные шариковые подшипники
3056300	3300B	Двухрядные радиально-упорные шариковые подшипники
7200	30200A	Радиально-упорные конические роликовые подшипники
7300	30300A
2007300	31300A
2007100	32000A
7500	32200A
7600	32300A
3007700	33100A
3007200	33200A
27500	32200B
27600	32300B
8100	51100	Упорные шариковые подшипники
8200	51200
8300	51300
8400	51400
9039300	29300	Упорные сферические роликовые подшипники
9039400	29400	Упорные сферические роликовые подшипники
